راهنمای کامل تخصصی سیلندر موتور مرسدس بنز اکتروس (Mercedes-Benz Actros)

مناسب برای: استادکاران موتور اکتروس، رانندگان تریلی و کشنده اکتروس، فعالان بازار لوازم یدکی اکتروس

۱. معرفی موتورهای سری OM مرسدس بنز اکتروس

موتورهای نسل سنگین مرسدس بنز اکتروس همگی از خانواده OM 470 / OM 471 / OM 473 هستند. سیلندر این موتورها به دلیل طراحی BlueEfficiency و استاندارد یورو ۵ و یورو ۶، از پیچیدگی فنی بالایی برخوردارند.

نکته تخصصی: موتور OM 471 رایج‌ترین موتور در کشنده اکتروس نسل جدید (Actros MP4 و MP5) است و بیشترین میزان تولید را دارد.

۲. آناتومی کامل سیلندر موتور اکتروس

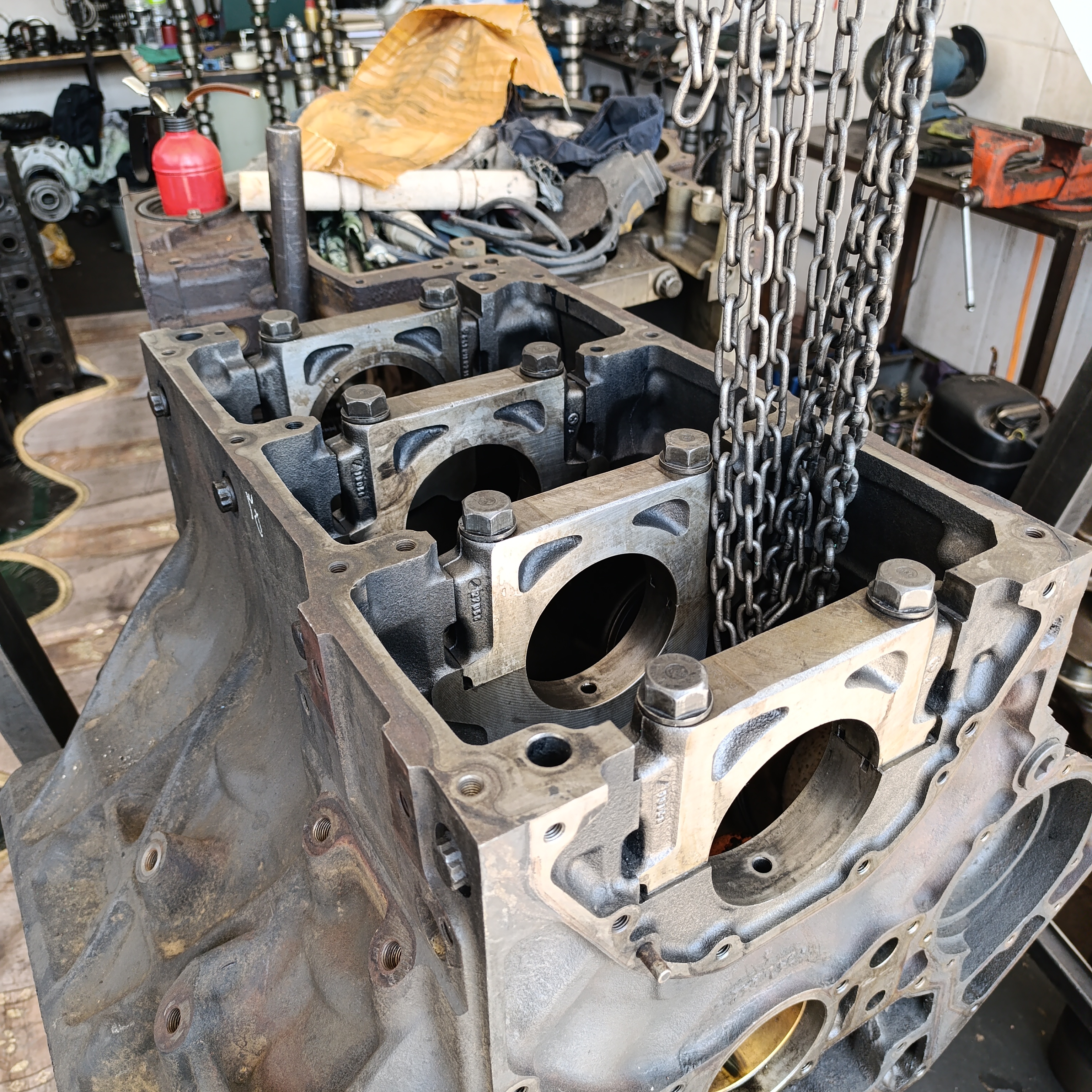

۲.۱. بلوک سیلندر (Cylinder Block)

• جنس: چدن با گرید خاص با آلیاژ بالا (High-strength cast iron)
• ویژگی: طراحی بستر بسته (Closed-deck) برای تحمل فشار فوق‌العاده توربو
• نوع پوشش سیلندرها: لاینرهای تر (Wet liner) در مدل‌های قدیمی و لاینر خشک (Dry liner) یا پوشش مستقیم (Parent bore) در OM 471/473
• فاصله سیلندرها (Bore spacing): 130mm در OM 471

⚠️ نکته حیاتی برای استادکاران: در موتور OM 471، اگر بلوک دچار ترک خوردگی شود، امکان تعمیر با آستری‌کاری وجود دارد اما تلرانس‌ها بسیار حساس است. فقط باید از بلوک‌های تأیید شده مرسدس (MB Genuine) استفاده شود.

۲.۲. هدسیلندر (Cylinder Head)

• نوع: ۴ سوپاپه (۴-Valve Technology)
• جنس: آلیاژ آلومینیوم سیلیکونی (AlSi)
• وزن: حدود ۴۵ کیلوگرم
• تعداد سوپاپ: ۴ عدد (۲ ورودی + ۲ خروجی) به قطر ۳۶mm ورودی و ۳۲mm خروجی
• سیستم سوپاپ‌ها: هیدرولیک با استفاده از تایپیت (Hydraulic Valve Lifter)

قطعات داخلی هدسیلندر:

1. سیت سوپاپ (Valve Seat Insert): از جنس کبالت-کروم-مولیبدن (برای مقاومت حرارتی بالا)
2. گاید سوپاپ (Valve Guide): برنز-گرافیت
3. رینگ آببندی هدسیلندر (Cylinder Head Gasket): چندلایه فولادی (MLS - Multi Layer Steel)

💡 نکته برای رانندگان: نشت آب از مجرای واتر پمپ یا بخار از زیر هدسیلندر نشانه سوختن واشر سرسیلندر است. در این حالت رانندگی نکنید تا باعث کج شدن یا ترک هدسیلندر نشود.

۲.۳. پیستون (Piston)

• جنس: آلیاژ آلومینیوم-سیلیکون با پوشش گرافیت روی دامن پیستون
• طراحی: پیستون بسته (Steel Band Piston) برای کنترل انبساط حرارتی
• تعداد رینگ: ۳ عدد (۲ رینگ کمپرس + ۱ رینگ روغن)
• قطر پیستون (Bore):
  • OM 470: 125mm
  • OM 471: 132mm
  • OM 473: 145mm

رینگ‌های پیستون:

⚠️ نکته ضروری برای استادکارها: در موتور اکتروس OM 471، فاصله رینگ اول تا لبه پیستون (Crown Height) بحرانی است. در صورت افزایش فاصله بیش از ۰.۵mm از حد مجاز، پدیده خوردگی کاویتاسیون (Cavitation) در دامن پیستون رخ می‌دهد.

۲.۴. شاتون (Connecting Rod)

• جنس: فولاد آهنگری شده (Forged Steel)
• نوع: شاتون شکسته (Fracture Split Technology)
• طول: ۲۲۰mm در OM 471
• پیچ‌های شاتون: درجه ۱۲.۹ (یکبارمصرف - Torque to Yield)

💀 هشدار: پیچ‌های شاتون اکتروس یکبارمصرف هستند. اگر باز شدند، حتماً تعویض شوند و از تعمیر مجدد آن‌ها خودداری کنید.

۲.۵. میل‌لنگ (Crankshaft)

• جنس: فولاد آلیاژی نیکل-کروم-مولیبدن (42CrMo4)
• عملیات حرارتی: نیتروژن‌دهی (Nitriding) برای افزایش سختی سطح
• لقی‌های یاتاقان:
  • یاتاقان اصلی (Main Bearing): ۰.۰۴ - ۰.۰۸ میلیمتر
  • یاتاقان شاتون (Big End Bearing): ۰.۰۳ - ۰.۰۷ میلیمتر
• گام پیچشی (Crank Pin Diameter): ۷۵mm در OM 471

۳. سیستم خنک‌کاری سیلندر اکتروس

سیستم خنک‌کاری موتور اکتروس یک سیستم بسته با انبساط حرارتی است.

• دبی پمپ آب: ۳۰۰ لیتر/دقیقه
• فشار سیستم: ۱.۲ بار (با درپوش رادیاتور ۱.۶ باری)
• دمای کاری نرمال: ۸۵ - ۹۵ درجه سانتی‌گراد
• ترموستات: دو مرحله‌ای (۸۵°C و ۹۵°C)

کانال‌های خنک‌کاری سیلندر:

1. کانال دور لاینرها (Cooling Jacket)
2. کانال در هدسیلندر بین سوپاپ‌ها (Cross-Flow)
3. مجرای انتقال از بلوک به هدسیلندر (تعداد ۸ سوراخ در OM 471)

💡 نکته برای رانندگان: اگر عقربه دما از ۱۰۰ درجه عبور کرد، فوراً توقف کنید. موتور اکتروس در دمای بالای ۱۱۰°C دچار تابیدگی هدسیلندر (Head Warpage) می‌شود.

۴. سیستم تزریق سوخت و ارتباط با سیلندر

موتور اکتروس از سیستم X-Pulse Injection (پاشش سوخت با فشار فوق‌بالا) استفاده می‌کند:

• فشار تزریق: تا ۲۷۰۰ بار (۲۷۰۰ Bar)
• نوع انژکتور: ۸ سوراخ با زاویه ۱۵۲ درجه
• زمان پاشش: ۶ مرحله در هر سیکل موتور

پارامترهای فنی تزریق سوخت:

۵. خرابی‌های رایج سیلندر اکتروس و عیب‌یابی

۵.۱. خرابی رینگ و پیستون

علائم:

• دود آبی از اگزوز (روغن سوزی)
• کمپرس پایین سیلندر
• افزایش تنفس موتور (Blow-by)

دلایل:

• رانندگی طولانی با سرد بودن موتور
• تاخیر در تعویض روغن (آلودگی روغن)
• استفاده از روغن با درجه نامناسب (باید SAE 10W-40 MB 228.51 برای یورو ۶)

روش عیب‌یابی:

1. تست کمپرس (فشرده‌سازی باید ۲۴-۲۸ بار باشد)
2. تست لیک‌داون (Leak Down Test)
3. بوریسکوپ برای بررسی دیواره سیلندر

۵.۲. خرابی هدسیلندر

علائم:

• نشت آب از منیفولد اگزوز
• بخار از اگزوز
• روغن در آب (امولسیون)
• افزایش فشار منیفولد خنک‌کاری

دلایل:

• داغ شدن بیش از حد (Overheating)
• شل شدن پیچ‌های هدسیلندر (کاهش گشتاور)
• واشر هدسیلندر سوخته

روش تشخیص:

1. تست نشتی سیستم خنک‌کاری (Pressure Test)
2. تست شیمیایی برای وجود CO2 در مایع خنک‌کار
3. صاف بودن هدسیلندر (حداکثر ۰.۰۵mm تابیدگی)

۵.۳. خرابی یاتاقان میل‌لنگ

علائم:

• صدای ضربه (Knock) از پایین موتور
• افت فشار روغن (کمتر از ۱ بار در دور آرام)
• تراشه‌های فلزی در روغن

دلایل:

• افت فشار روغن به دلیل پمپ روغن خراب
• استفاده از روغن نامرغوب
• آلودگی روغن با ذرات سایشی

نکته فوق‌تخصصی برای استادکارها: در OM 471، پمپ روغن از نوع Gear Type با جریان ۱۰۰ لیتر/دقیقه است. اگر فشار روغن بالای ۵ بار رفت، سافتی ولو (Pressure Relief Valve) را چک کنید.

۶. گشتاور سفت‌کاری قطعات موتور اکتروس (جدول تخصصی)

۷. نکات حیاتی برای رانندگان کشنده اکتروس

۷.۱. روغن موتور

* با استفاده از روغن کامل سینتتیک MB 228.51

⚠️ هشدار رانندگان: روغن غیر استاندارد باعث تشکیل رسوبات کربن (Carbon Deposits) روی پیستون و رینگ‌های اکتروس می‌شود.

۷.۲. گرم کردن موتور در سرما

• در دمای زیر ۵- درجه، حداقل ۵ دقیقه در دور آرام کار کند
• تا رسیدن به دمای کاری (۸۰°C) دور موتور از ۱۵۰۰ RPM تجاوز نکند
• از شمع‌های گرمکن (Glow Plug) که ۷ عدد در هر سیلندر OM 471 هستند استفاده کنید

۷.۳. نشانگرهای هشدار الکترونیکی

۸. سرویس دوره‌ای سیلندر اکتروس

سرویس ۵۰۰,۰۰۰ کیلومتر (Top Overhaul):

• تعویض رینگ‌های پیستون
• تعویض رینگ آببندی هدسیلندر
• سنگ‌زنی سوپاپ‌ها
• تعویض سیت سوپاپ (در صورت نیاز)
• تعویض گاید سوپاپ

سرویس ۱,۰۰۰,۰۰۰ کیلومتر (Major Overhaul):

• تعویض کامل پیستون‌ها
• تعویض لاینرهای سیلندر (در صورت نیاز)
• تعویض یاتاقان‌های اصلی و شاتون
• تعویض میل‌لنگ (در صورت نیاز)
• تعویض کامل پمپ روغن و پمپ آب
• تعویض انژکتورهای پاشش
• تعویض توربوشارژر

۹. استانداردهای تست سیلندر پس از تعمیر

۱۰. قطعات اصلی و کدهای OEM سیلندر اکتروس (برای خرید لوازم یدکی اکتروس)

قطعات پرکاربرد OM 471:

۱۱. تفاوت‌های کلیدی موتور اکتروس MP5 با MP4

اکتروس MP5 (نسخه ۲۰۲۰ به بعد) تفاوت‌های مهمی در سیلندر دارد:

1. پمپ روغن الکترونیکی با دور متغیر (Variable Displacement Oil Pump)
2. رینگ پیستون با پوشش DLC (Diamond-Like Carbon)
3. فشار تزریق افزایش از ۲۵۰۰ به ۲۷۰۰ بار
4. هدسیلندر سبک‌تر با کانال‌های هوای بهینه‌تر
5. استاندارد آلایندگی یورو ۶ Step E

🔧 نکته استادکاری: تعمیر موتور MP5 نیاز به دیاگ Xentry Diagnosis دارد و تنظیمات مکانیکی دستی جواب نمی‌دهد.

۱۲. نکات ایمنی و فنی نهایی

برای استادکاران:

1. حتماً از ابزارهای مخصوص مرسدس (MB Special Tools) استفاده کنید
2. پیچ‌های Head Bolt و Connecting Rod حتماً با torque angle gauge سفت شوند
3. پس از تعمیر اساسی، موتور باید Run-in شود: ۳۰ دقیقه دور آرام، ۳۰ دقیقه ۱۵۰۰ RPM
4. هنگام نصب پیستون، جهت آن (Arrow) حتماً به سمت جلو باشد
5. ضخامت واشر هدسیلندر بر اساس ارتفاع پیستون (Piston Protrusion) انتخاب می‌شود

برای رانندگان:

1. اجازه ندهید موتور بیش از ۲۰۰۰ RPM دائمی کار کند
2. در سربالایی‌های طولانی دور موتور بین ۱۲۰۰-۱۵۰۰ RPM نگه دارید (منطقه گشتاور ماکزیمم)
3. از Retarder برای کاهش بار روی ترمزها استفاده کنید
4. روغن موتور را قبل از ۸۰,۰۰۰ کیلومتر تعویض کنید (نه بیشتر)
5. در صورت روشن شدن چراغ چک موتور (MIL) سریعاً به تعمیرگاه مجهز به Xentry مراجعه کنید

جمع‌بندی

موتور اکتروس (به ویژه OM 471) یکی از پیشرفته‌ترین و بادوام‌ترین موتورهای دیزل سنگین جهان است. با رعایت اصول تعمیر و نگهداری تخصصی، این موتور به راحتی بیش از ۱.۵ میلیون کیلومتر دوام می‌آورد.

سه کلید طلایی برای عمر طولانی سیلندر اکتروس:

1. 🛢️ روغن موتور استاندارد MB 228.51
2. 🔧 تعمیرات با ابزار دقیق و تورک‌متر
3. 🛑 عدم رانندگی در شرایط Overheating
